電力五防系統在電除塵的聯鎖應用
在沒有斷開400V電源開關或沒有接地放電的情況下,直接進入電除塵室人孔門,會發生誤入帶電間隔的危險。如果在400V開關、整流變地刀和人孔門上按規范邏輯安裝上一套機械聯鎖,就可以很好的解決在電除塵室中誤入帶電間隔的問題。

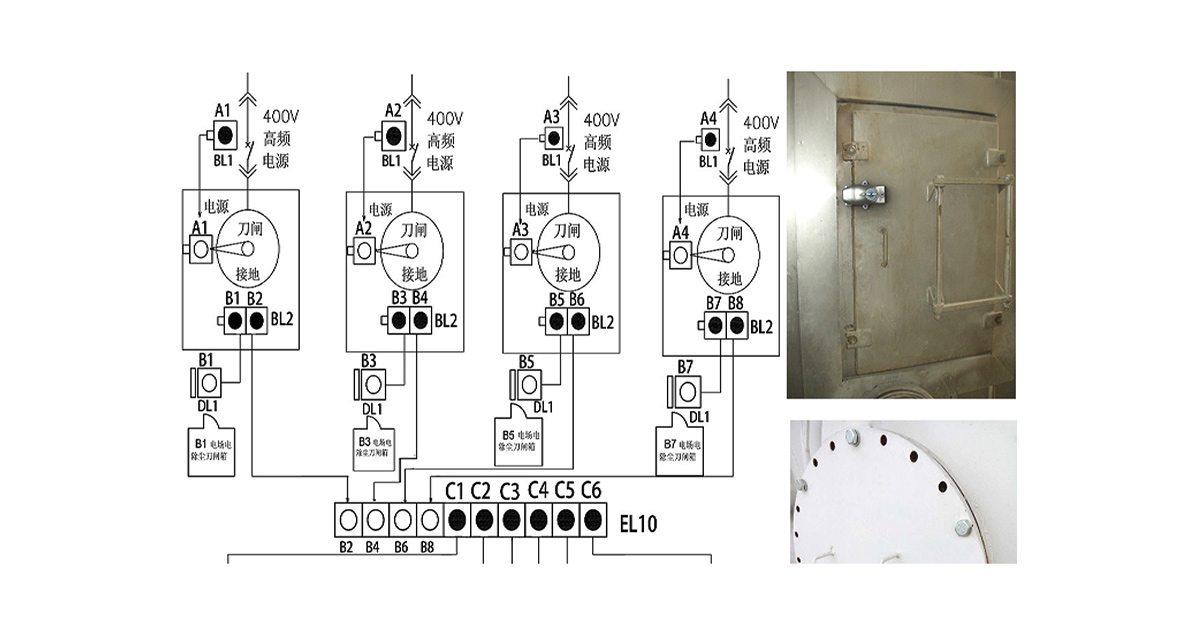

聯鎖方案說明:
1.將各400V高頻電源開關操作至斷電位置時,各鎖栓鎖中的鑰匙A1 ,A2,A3,A4才能撥出, 鎖定開關在斷電位置;
2.將鑰匙Al,A2,A3,A4插入各接地開關處將接地閘刀解鎖,操作接地閘刀至合閘位置時, 轉動BL2鎖上的所有鑰匙B,將接地閘刀鎖定在合閘位置;
3.其中鑰匙Bl,B3,B5,87用千打開各刀閘箱門,開始進行檢修工作;
4.當需要進入除塵器進行檢修時,將鑰匙82,84,86,B8全部插入交換盒中,交換出鑰匙C, 再打開人孔門,開始檢修工作。
